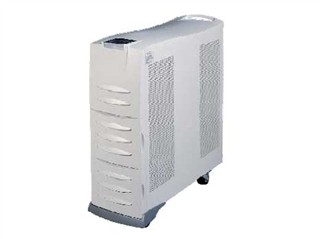

UH31-0200L

艾默生UH31 系列 20KVA UPS



概述
iTrustTM系列UPS是网络能源集多年直流不间断电源和交流变频调速电源开发经验,自主开 发设计的符合国际标准的交流不间断电源系统。此系列产品采用业界领先的全数字控制技术,在提供优异电 气性能的同时,充分满足安规及电磁兼容标准,具有完善的智能监控及网络管理功能。它将为各行业用户提 供持久的可靠性电力保障,并成为新一代的不间断电源的标准产品。
UH31族的产品是三进单出结构的频在线式UPS,共有三个型号,额定容量分别为10KVA,15KVA和20KVA。
此结构的UPS产品在输入侧可以充分平衡三相电网负载,输出侧能直接供用户使用,是此容量范围用户的理想选择。
产品特点
1、全数字控制,全面提可靠性;
MTBF平均无故障时间(以美军标计算):
10KVA—20KVA 30万小时

2、智能化网络管理,可实现Internet/Intranet远程网络监控和1000台以上多区域UPS集中 管理;(配界面图若干,组网图若干,SNMP卡外观图,背面接口图)
3、业内最强的电网适应能力: (配电网图,带载能力柱状图)
相电压120—276VAC,50Hz±10%,320VAC1小时不损坏;
满足恶劣电网环境,160VAC以上满载运行,160VAC—120VAC承载能力线性递减,120VAC可带半载;
4、多级防雷保护,保证网络系统安全运行:(配闪电图,防雷箱图)
C级防雷(选件)8/20μS 20KA雷击电流;
D级防雷(内置)8/20μS 6KV/3KA混合波;
5、符合国际安规及电磁兼容标准
功率因数>0.95,电磁兼容通过EN50091
6、三进单出产品10—20KVA具有业内独有的缺相工作能力;
相电压在≥176VAC时,确1相UPS可承担50%负载,缺2相可承担25%负载。
7、智能化电池管理,大幅延长电池寿命。(附放电曲线图,DSP外观图)
(1)电池放电终止保护电压自动调节
根据用户负载大小和放电时间,依据电池不同放电倍率的保护曲线,自动调节终止保护电压,避免电池因长延时放电而损坏。
(2)自动均浮充管理
自动进行电池均浮充转换控制,可提电池充电效率20%,活化电池,延长电池使用寿命30%。
(3)电池容量和故障检测
可判断电池容量,对内置或外置电池接触或连接不良进行自动检测,及时提醒用户解决。
(4)自主均流的可并联充电器(可并联充电器图等)
业内第一款源自通信电源的并联充电器,电流不平衡度小于3%,纹波电流小于20mA,避免充电过程电池发热影响寿命。可根据需要选配扩容,保证长延时UPS系统充电需要。
性能指标
iTrustTM系列UPS技术指标
UH31 系列(10KVA-20KVA)UPS

容量

10KVA

15KVA

20KVA

型号

UH31-0100L UH31-0150L UH31-0200L

输入额定电压

线电压380Vac

电压范围

1、相电压在176-276V 范围内, 满载工作;2 、只要有一相电压在 120-176V 范围内,按三相中最小输入电压线性递减,相电压120V 时,可50%工作;

缺相工作情况

1、缺一相的情况:另两相电压在 176-276V 范围内,50%满载工作; 另两相中只要有一相电压在 120-176V , 线性递减,120V ±3%时,可25%满载工作;

2、缺两相的情况:剩下的一相电压在 176-276 V25%满载工作; 120-176V  线性递减,120V 时,可12.5%满载工作;

频率

45--55HZ

输入方式

三相四线制

功率因数

0.95

功率因数

0.7

电压

220Vac±1%

电压失真度

线形负载 < 3 % ;    非线形负载 < 5%

逆变器过载能力

(市电或电池)

105% ~ 125% 时,10分钟 后转旁路输出;

125% ~ 150%时,1分钟 后转旁路输出;

负载>150%  时,200ms后立即转旁路输出

峰值因数

3:1

旁路工作电压

      120 ~253Vac ±3%

整机工作效率

90%

市电掉电转换时间

      零转换

电压

240VDC2组)

节数

20节(2组)

噪声

< 55dB(1)

面板显示方式

LCD

安全规范要求

CCEEEN60950

可承受的最输入电压

>线电压554Vac1小时(静态)

电磁兼容要求

传导:EN55022 Class A

辐射:EN55022 Class A

抗扰性满足

EN61000-4-5 Level IV

MTBF(系统)

30万小时

MTTR (板级维修)

1小时

绝缘电阻

2M (500Vdc)

绝缘强度

( 输出对地,输入对地 ) 2820Vdc, 漏电流<3.5mA

电涌保护

IEC60664-1-

外观尺寸(W*H*D)mm

280*875*770

重量(Kg)

75

105
