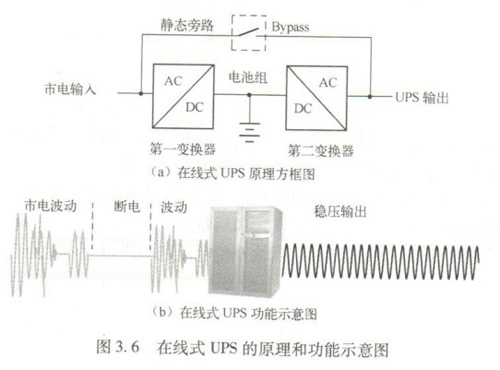

在线式UPS电源在电路结构上除去具备上述必要的四个组成部分外，其旁路开关是电子式的静态、开关STS。在市电模式时它是稳压器和滤波器，在市电异常时它又不间断地将备用能量赋予负载，使负载元任何感觉地继续运行下去。图3.6(a)示出了它的原理方框图，图3.6(b)是它的功能示意图。从图中可以看出，不论市电如何波动、如何被干扰还是断电，在UPS输出端都会输出稳定、干净的正弦波电压。
在线式UPS具有稳压、滤波、不间断的三大基本功能。这里存在→个误区，有的认为缺少了稳频功能未被提到。实际上在市电供电模式时不存在稳频功能，因为在市电供电时负载时刻都有向旁路切换的可能，为了这种切换过渡得平稳和无间断，UPS输出电压的频率和相位随时都应保持-致，这才有了前面讲的跟踪速率这个指标。既然跟踪就必须变化，变化就不是稳定，所以认为稳频是一种误解。
在线式UPS从电路方案来说分为两种，但不论哪一种其逆变器工作的调制频率都是数千赫兹，不同之处有以下两点。
二极管或晶闸管整流传统工频机结构UPS
这种电路的特点是输入电路工作于50Hz(或60Hz)的工业频率，逆变器都是全桥电路，输出必须标配隔离变压器。否则在IT厂家要求电源接地时就会损坏逆变功率管。
IGBT整流高频机结构UPS
这种电路的特点是输入电路工作于数千赫兹的较高频率，逆变器都是半桥电路，由于电路本身输出的电压已有火线和零线的设置，故可以无输出隔离变压器。Delta变换UPS也属于这个范畴。
